      Separators in the cement industry

      7.6   Possibilities of adjustments:
          Main adjustments:
          - Speed of rotating cage
          - Fan speed
          - Fan damper
          Other possible adjustments:
          - To remove or increase the cage blades number
          - To adjust the seal gap at the minimum

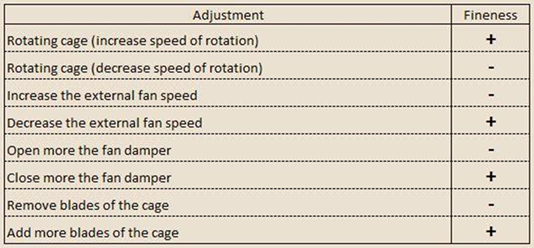

          Summary of the adjustments and consequences:














      7.7   Possible causes of malfunction:
          - Wear of the cage blades
          - Guide vanes not adjusted
          - Guide vane system partially blocked (coating)
          - Wear of the seal
          - Seal not well adjusted (big gap, impacts, vibrations))
          - Material deposits due to insufficient airflow distribution in the guide vanes
      7.8   Parameter of dimensioning:
          The following parameters are widely accepted for a Portland cement (95-5):
          - Pressure drop across separator: 200-250 mmH2O
          - Installed separator power consumption: ±0,5 kWh/t
          - Installed fan power consumption: ±2,5 kWh/t
          - Ratio cage diameter - cage height: from 1 to 4 according the supplier
          - Specific air load in the feed (ratio tonnage per hour of feed material - air flow in m3/h): max. 2,5 kg/m3
          - Specific air load in the fines (ratio tonnage per hour of fines material - air flow in m3/h): max. 0,8 kg/m3
          - specific rotor load (ratio tonnage per hour of fines material - area in m2 of the rotating cage): max. 12 t/h.m2
          - Circumferencial speed: 5-30 m/sec
          - Air speed through cage: 4 m/sec
          - See the calculator to size a third generation separator (*):

            (*) Only for a first and rough estimation!
          - To avoid dust emissions, the separator system must be underpressure (±50 mmH2O). In order to maintain that target,
            an additional filter must be installed in case of cyclones design. The additional air flow corresponds to ±10% of the
            separator air flow.

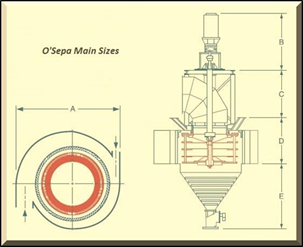

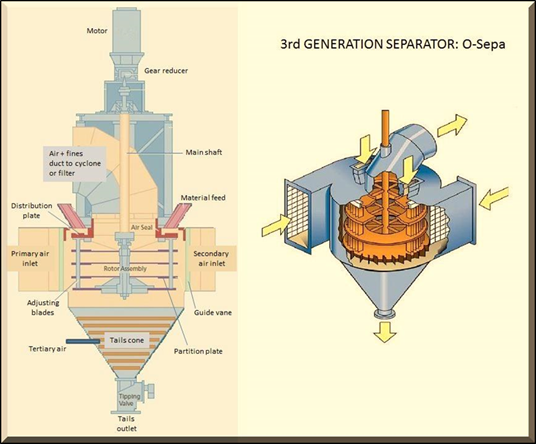

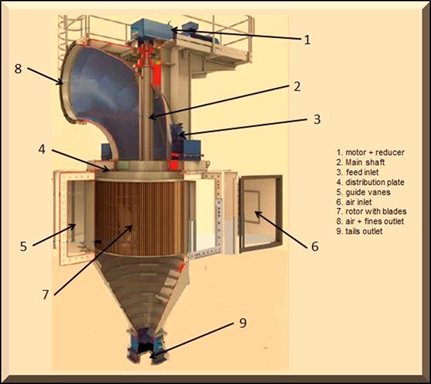

          O'Sepa (FLSmidth):
























          - Material feed: central from top (2 or 4 inlets)
          - Number of air inlets: 3
          - Ratio cage diameter - cage height: 1,7

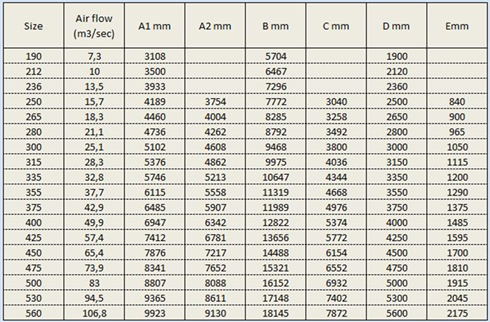

          - Sizing chart (from the O'Sepa brochure):































    www.thecementgrindingoffice.com

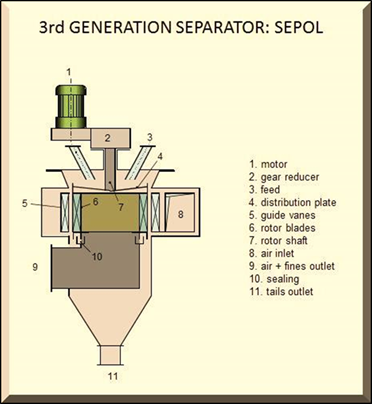

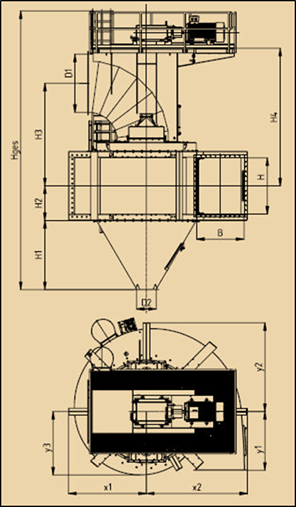

          Sepol (Polysius):























          - Material feed: central from top
          - Number of air inlets: 1
          - Ratio cage diameter - cage height: 1,5
          - Sizing chart (from the Sepol brochure):

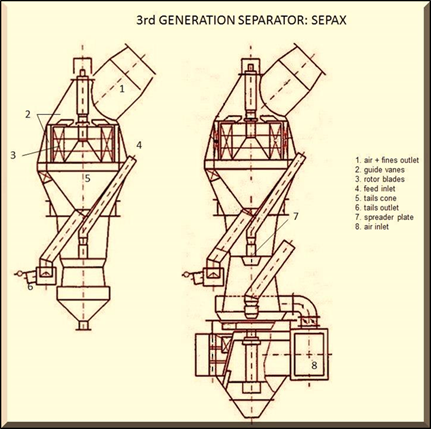

          Sepax (FLSmidth):























          - Material feed: lower part
          - Number of air inlets: 1
          - Ratio cage diameter - cage height: 1,2 for small sizes
                  2,4 for large sizes

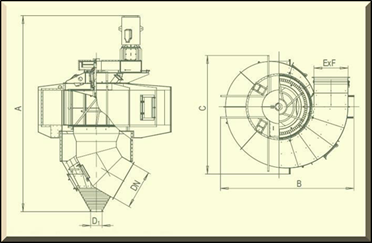

          - Sizing chart (from the Sepax brochure):
































    www.thecementgrindingoffice.com

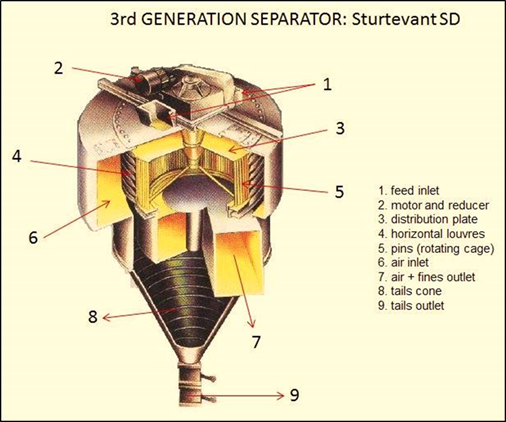

          SD (Sturtevant):























          - Material feed: central from top
          - Number of air inlets: 1 to 8
          - Ratio cage diameter - cage height:  1,3 for small sizes
                  2,4 for large sizes

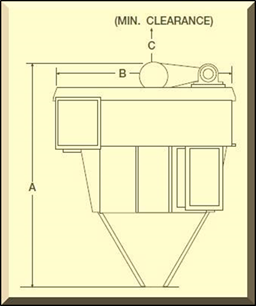

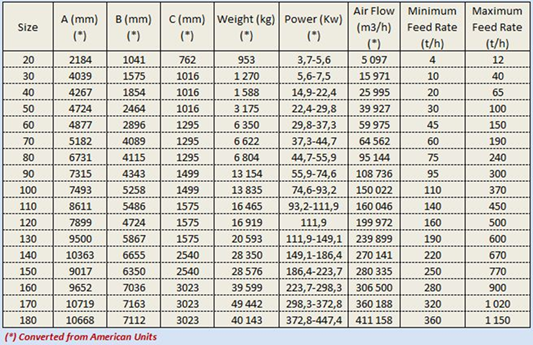

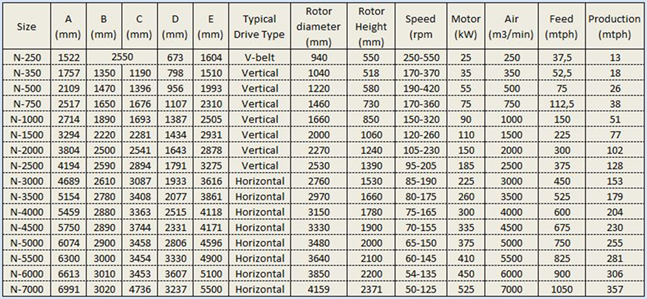

          - Sizing chart (from the Sturtevant brochure):

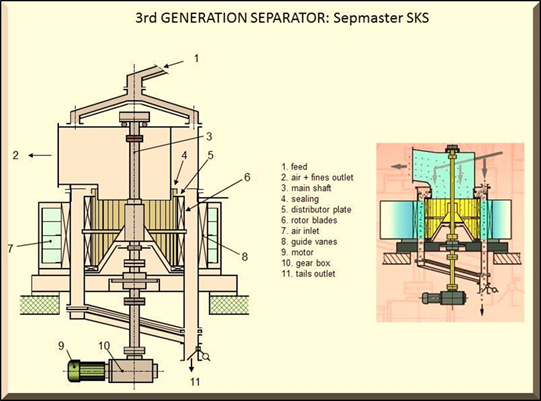

          Sepmaster (KHD):






















          - Material feed: central from top
          - Number of air inlets: 1
          - Ratio cage diameter - cage height: 1,65
          - Sizing chart (from the Sepmaster brochure):















    www.thecementgrindingoffice.com

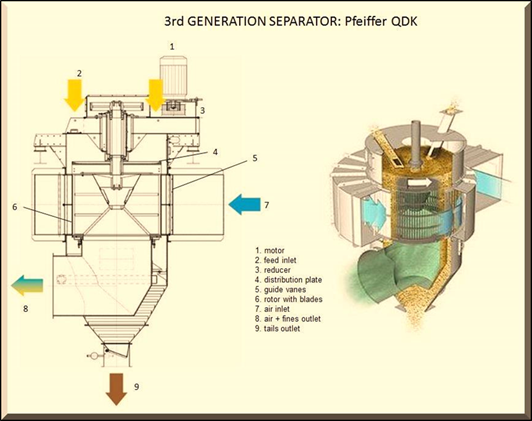

          QDK (Pfeiffer):























          - Material feed: central from top
          - Number of air inlets: 1
          - Ratio cage diameter - cage height: 1,5
          - No sizing chart available in the brochure

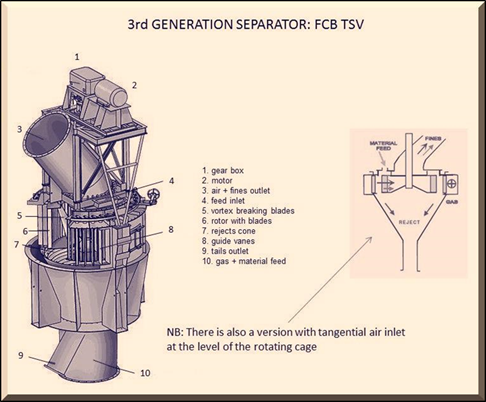

          TSV (FCB):






















          - Material feed: central from top
          - Number of air inlets: 1
          - Ratio cage diameter - cage height: 4 for small sizes
                  2,5 for large sizes
          - No sizing chart available in the brochure

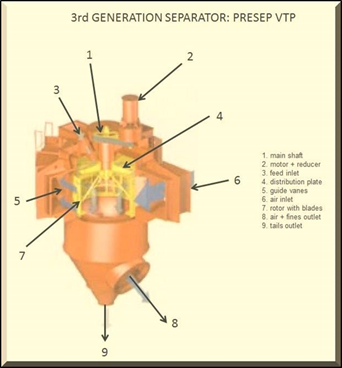

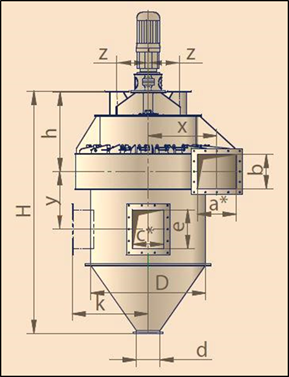

          PRESEP VTP (PSP Engineering a.s.):




















    www.thecementgrindingoffice.com
          - Material feed: central from top
          - Number of air inlets: 1 or various

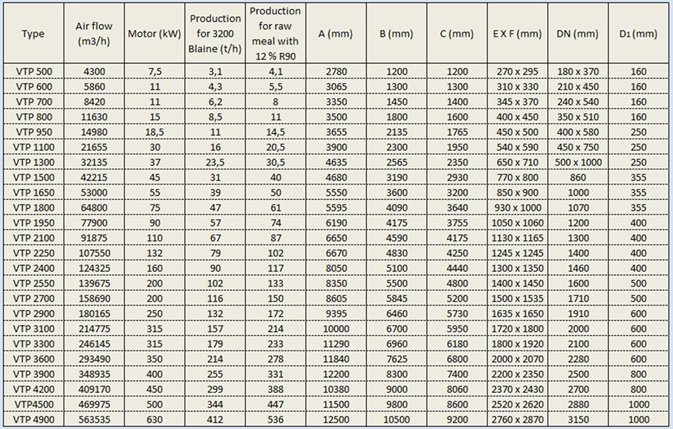

          - Sizing chart (from the brochure):

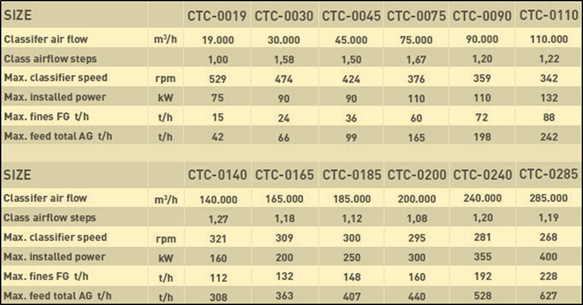

          CTC SERIES (CEMTEC):





















          - Material feed: from top
          - Number of air inlets: 1

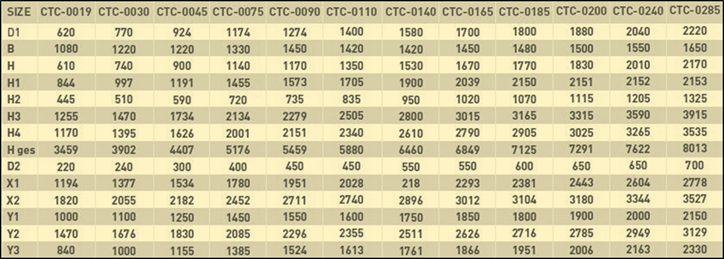

          - Sizing chart (from the brochure):

















    www.thecementgrindingoffice.com

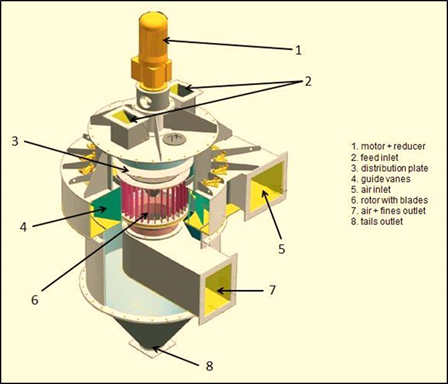

          Cemag (Cement and Mining Processing (CMP) AG)





















          - Material feed: 2 entrances from top
          - Number of air inlets: 2

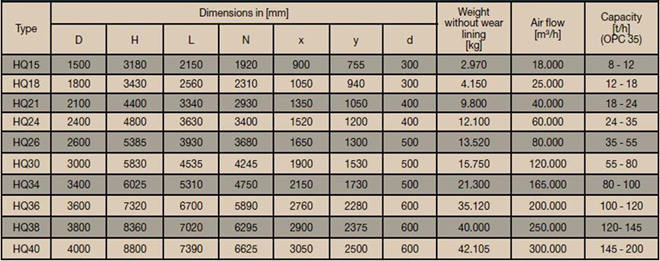

          - Sizing chart (from the brochure):
